PRODUCT一般構造用角形鋼管 STKR（JIS G3466）
種類と特徴
住宅やインフラ関連施設をはじめとした暮らしに密着した様々な用途にお使いいただける高品質な構造用角形鋼管です。
| 種類の記号 | 特 徴 |
|---|---|
| NTKCR290 | 軽易な構造部材に用いられます。 低強度設計のため、土木建築の主要構造物には適用しません。 |
| STKR400 | 各種構造部材としてもっとも用途が広く、「建築構造計算基準」に対応した鋼管です。 「一般構造用途」に使用される種類です。 |
| STKR490 | 溶接性が良好な溶接構造用高張力鋼管です。 「建築構造計算基準」に対応した鋼管で、高強度を必要とする構造部材に使用されています。 |
化学成分
| 種類の記号 | 社内記号 | 化学成分（％） | ||||
|---|---|---|---|---|---|---|
| C | Si | Mn | P | S | ||
| ー | NTKCR290 | ー | ー | ー | 0.050 以下 |
0.050 以下 |
| STKR400 | NTKCR400 | 0.25 以下 |
ー | ー | 0.040 以下 |
0.040 以下 |
| STKR490 | NTKCR490 | 0.18 以下 |
0.55 以下 |
1.65 以下 |
0.035 以下 |
0.035 以下 |
機械的性質
| 種類の記号 | 社内記号 | 引張強さ （N/mm2） |
降伏点又は耐力 （N/mm2） |
伸びの最小値 伸び（%）/厚さ（mm） |
||||
|---|---|---|---|---|---|---|---|---|
| 1.6 | 2.3 | 3.2 | 4.5 | 6.0 | ||||
| ー | NTKCR290 | 290 以上 |
ー | 14 | 16 | 17 | 18 | 20 |
| STKR400 | NTKCR400 | 400 以上 |
245 以上 |
14 | 16 | 17 | 18 | 20 |
| STKR490 | NTKCR490 | 490 以上 |
325 以上 |
14 | 16 | 17 | 18 | 20 |
注1） 管の引張試験片は、JIS Z 2241に規定する5号試験片で溶接部を含まない部分から採取します。
寸法許容差

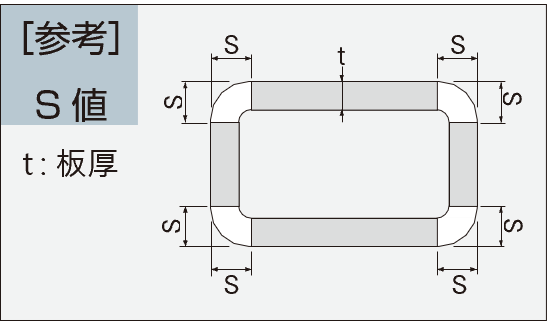

| 区分 | 辺の長さ許容差 | 区分 | 厚さの許容差 | 角部の形状と 寸法（S値） |
区分 | 長さの許容差 | 区分 | 隣り合った平板 部分のなす角度 |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3号 | 100mm以下 ±1.50mm | 1号 | 3mm未満 ±0.30mm | ラウンドコーナー 3t以下 |
1号 | 0、+規定せず | 1号 | ±1.5° | ||||||||||
| 100mm以上 ±1.5% | 3mm以上 ±10% | |||||||||||||||||
| 区分 | 辺の長さ許容差 | 区分 | 厚さの許容差 | |||||
|---|---|---|---|---|---|---|---|---|
| 1号 | 辺の長さ50mm以下 0.25mm以下 | 1号 | 全長の0.3%以下 | |||||
| 2号 | 辺の長さ50mm超え100mm以下 0.50mm以下 | 2号 | 全長の0.1%以下 | |||||
| 辺の長さ100mm超え 0.5%以下 | ||||||||
注1） 上表以外の許容差も対応可能です。ご相談ください。
注2）「 区分」は社内規格区分を表します。
製造可能範囲
- 製造可能範囲
| 辺の長さA×B（mm） | 呼称厚さ（mm） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.0 | 1.2 | 1.6 | 2.0 | 2.3 | 3.0 | 3.2 | 4.0 | 4.5 | 5.0 | 6.0 | |
| 40ｘ40 | |||||||||||
| 50ｘ50 | |||||||||||
| 60ｘ30 | |||||||||||
| 60ｘ60 | |||||||||||
| 75ｘ45 | |||||||||||
| 75ｘ75 | |||||||||||
| 100ｘ50 | |||||||||||
| 120ｘ40 | |||||||||||
| 100ｘ100 | |||||||||||
| 125ｘ75 | |||||||||||
| 120ｘ120 | |||||||||||
| 125ｘ125 | |||||||||||
| 150ｘ75 | |||||||||||
| 150ｘ100 | |||||||||||
注1）上記以外の寸法も製造可能です。ご相談ください。
注2）長さについてはご相談ください。
注3）強度レベルや材種によっては製造可能範囲が異なりますのでご相談ください。
